鼎英《高压无功补偿控制器》产品系列

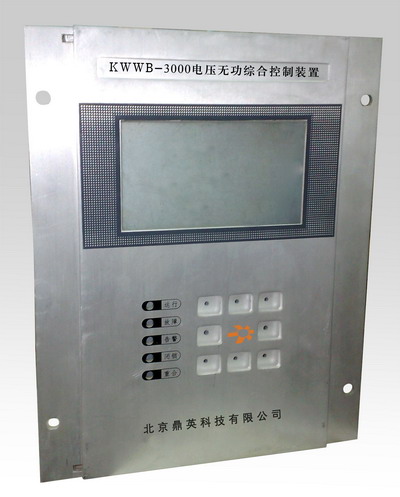

KWWB-3000型电压调节控制器
该款电压调节控制器采用目前最先进的DSP专用数字控制器，同时采用高性能的CPLD完成逻辑运算，组成高速度、高精度、高稳定、高可靠、功能强大的控制核心。电压调节控制器控制算法先进法，采用瞬时无功理论、快速傅里叶变换监测系统实际工况，将经典控制算法与模糊控制算法相结合，将系统的性能发挥到最佳状态。
电压调节控制器设计充分考虑电磁兼容性，可适应复杂电磁环境运行。控制器提供丰富的IO接口，通过简单配置能为系统提供强大的保护功能，充分考虑系统可能出现异常状况，采用分级，多层次，全方位的综合保护策略，对异常状态分别进行预警、指示、报警、保护等处理，使系统在复杂工况下可安全可靠运行。
电压调节控制器显示采用高分辨率LCD液晶，可显示图形，菜单丰富，逻辑清晰，操作简单，运行参数显示丰富。
主要功能:
测量功能:
装置能够测量电压、电流、有功、无功、功率因数、频率等多种电量。电压电流精度可达到0.5级，有功、无功功率可达到1级。
补偿控制功能:
可实现无功补偿控制，最多可实现17级补偿容量调节。
保护和故障诊断功能:
硬件保护，微机内部出现电路故障均不会导致动作误输出；
具有动态自检功能，微机内部控制参数出错以及非严重性故障均可报警并闭锁；
微机控制程序出现混乱时，一秒内程序自动恢复正常，期间不会有误输出；
能抵抗严重的谐波干扰，不会出现控制电压误判并引起误动作；
因为电容故障而切除电容开关后，
电压调节控制器自动调节调容变压器档位到一档。
系统电压失电后，自动闭锁控制。
当出现电网电压过高或过低时，报警并闭锁，故障消失后可自动恢复；
电容器故障跳闸时，报警并闭锁投切；
当出现电网电压出现过压和欠压时，自动切除电容器并报警，闭锁控制，故障消失后可自动恢复工作。
在设定时间内，对同一控制对象发出相反指令时，停止控制；
具有调容变温度故障、本体瓦斯故障、调压机构瓦斯故障信号，可以自动切除电容并闭锁控制。
装置还具备上电保护、、欠流保护、过流保护等多种保护功能；装置对电容总进线可提供零序电流和不平衡电压保护。
时钟功能:
准确的时钟功能为系统事件的发生和各种统计量提供时间坐标。
故障记录功能:
绝大多数的故障信息都能被记录，以供查阅。有故障信息时，报警指示灯亮。
统计功能:
可统计当月和上月电压合格率；各调容变的动作次数，本月动作次数、上月底动作次数、累计动作次数，以及各电容器本月的投运时间。
谐波测量保护功能:
可测量谐波，并提供针对电压总谐波畸变率的保护功能。
自诊断功能:
电压调节控制器采用实时自诊断技术，如果控制器内出现问题，将启动应急策略，并将故障给予记录。
现场参数设置功能
具有供值班员使用的运行设置和供安装维护人员使用的调试设置。所有设定的内容可保存十年以上，不受停电影响。
通讯功能:
装置具备通讯功能，可通过232或485通讯口，具备CAN总线通讯功能。可通过后台数据管理中心对测量数据进行统一管理。
技术指标:
1）工作电源:
电源电压：220V ±20%，AC或DC
2）取样额定值:
额定电压Un： 0～100V (PT 电压) ，0～150V（需特殊说明）。
额定电流In： 0～5A (CT 电流),0~1A（需特殊说明）。
3）测量精度和范围:
电压测量精度：≤ 0.5%
电流测量精度：≤ 2.0%
功率测量精度：≤ 1.0%
功率因数测量精度：≤ 1.0%
频率测量精度：≤ 1.0%
4）通讯功能:
串口：双串口，RS485 / RS232，CAN总线
5）输入/输出:
开关量输出：最多支持12路，支持BCD码（需特殊说明）。
开关量输入：16路，支持BCD码。
温度量输入：PT100
报警输出：250V5A继电器干节点
6）投切动作时间;
小于20ms，连续动作时间间隔低于4s。
7）电磁兼容指标:
脉冲群： IEC255-22-1标准4级
辐射电磁场：IEC60255-22-3标准2级
静电放电： IEC255-22-2标准3级
快速瞬变： IEC61000-4-4标准3级
8）抗干扰度:
共模：2500V
差模：1000V
9）工作条件:
环境温度 -15℃～+55℃
相对湿度 ≤95% (25℃时)

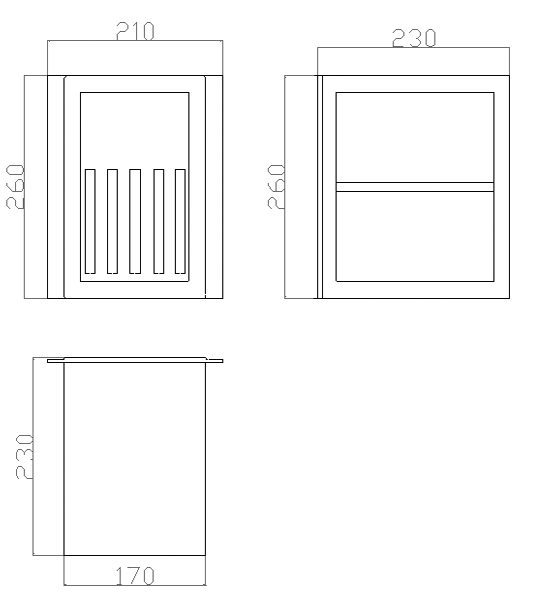

外形尺寸:
