鼎英《无功补偿成套装置》产品系列
KDCF0.4-L型低压调谐滤波装置
主要用途与适用范围
随着电力电子技术的广泛应用，现代工矿企业的非线性负荷产生的高次谐波进入电力系统，引起供电电压波形畸变，降低电能质量，产生电力公害，加速用电企业的设备的损坏。低压系统高次谐波主要由一下设备产生：
◆中频电炉
◆直流传动设备（轧机、提升机等）
◆电焊接设备
◆变频器
◆整流电解设备
◆节能灯及家用电器
高次谐波的存在，使电力设备损耗增加、温度升高、绝缘老化、缩短设备寿命；高次谐波对通讯系统产生干扰；对电子式保护装置产生误动；加大计量误差；影响设备正常运行。高次谐波可能因电容器组的配置不合理而造成系统谐波放大，甚至产生并联谐振，损坏供用电设备，或者放大进入电容器组的谐波电流，使电容器组过载而发生故障。
安装电力滤波装置能有效吸收高次谐波，改善供电质量，提高功率因数，节约能源，降低损耗，减轻供电设备负荷，从而取得明显的经济效益。
针对以上情况，我公司专业研发出KDCF0.4-L型动态滤波装置，适用于非线性负载如晶闸管、变频器、电弧炉等导致谐波电流过大、功率因数较低的低压电网系统。
典型应用场合
1、 点焊机：
国内外汽车厂对焊接动态补偿非常重视，原因在于：焊接需要稳定的电压提供，如果因为焊接质量造成的潜在隐患，将导致驾乘人员的人身安全以及汽车召回所带来的巨大损失。
按照焊接行业的计算公式，焊接能量E与焊接电压V的平方成正比，如果焊接电压V波动到0.9的话，焊接能量E的波动将到0.81。焊接能量的波动，将直接影响到焊接的质量，由于电压的波动造成焊弧的过长或过短，从而导致焊缝外观不良、焊透不足、气孔等缺陷。
汽车工业点焊设备绝大多数是用380V电源，由二相供电（L1—L2、L2—L3或L3—L1）,通常三相负载的平衡问题在工厂供电设计时就已经考虑，把点焊机的供电布局接近平衡，避免因三相不平衡而出现零序电流，所以在这种情况下通常采用三相平衡就可以了。参看欧美几个大汽车公司的有关资料，点焊机的供电不平衡度为20%以下时，对供电网络采用无功功率平衡补偿无大碍，在不平衡度超过20%时，就应该考虑选用不平衡补偿。
当点焊机一旦工作，控制器同步进行网络检测分析，分别确定连接L1-L2、L2-L3、L3-L1电源上的点焊机所需的无功功率，并与设定的目标值比较，在小于20ms内投切对应在L1-L2、L2-L3、L3-L1上的不同容量的电容器组，从而及时补偿无功功率。
2、 中频炉：
中频炉由于是经整流后变为中频，其产生高次谐波对电网的危害很大，使一些电器设备损坏，特别是电力电容器，对现有的中频炉进行实测，没有加装电力滤波器的中频炉均超过国标GB/T 14549-93《电能质量 公用电网谐波》中规定的允许值，又根据电力部的规定："因电网或用户用电原因引起的电能质量不符合国家标准时，按"谁干扰，谁污染，谁治理"的原则及时处理，并贯穿于电网及用电设施设计、建设和生产的全过程。 "因此，目前电力部门已重点整治。希望中频炉工厂引起重视。为了使加装的电力滤波器能有较小的费用，在购中频炉时，要中频炉生产厂家提供中频炉产生的谐波资料及保证条件。
关于整流制式和高次谐波影响:在存在可控整流的应用场合,不可避免地要在上级电网中产生高次谐波;一般说来,在考虑整流制式和高次谐波时应注意以下四个因素:
1）整流装置的制式：大中容量中频装置常用的有三相六脉波全桥可控桥式整流,三相十二脉波双全桥可控整流等等, 一般来说同样工况条件下, 整流脉波数越大,高次谐波影响就越小。
2）电源装置的容量：中频装置容量越大,在整流α角后移时高次谐波影响就越大,所以有关行业标准推荐1000kw以下的中频装置采用六脉波整流,1000kw以上的中频装置根据容量大小,采用12脉波、24脉波整流。
3）中频装置的工作状态：对一定容量的中频装置,其输出功率越接近满功率,高次谐波影响就越小, 其输出功率比较小时, 高次谐波与工频基波的比值较大,所以在大功率中频装置选择功率容量时, 应尽可能使它与大多数工作时间的输出功率相接近。
4）上一级电网短路容量：上一级电网短路容量大,对中频装置产生的高次谐波影响的承受能力就较强,反之高次谐波造成的影响就比较严重。
3、 变频器：
随着变频器的广泛应用，变频器供电系统的谐波治理与无功功率补偿的意义逐渐被人们所认识。变频器供电电源按傅立叶级数可以分解为基波有功电流，基波无功电流，谐波和间谐波电流
基波无功电流占用电网容量；导致网压波动；在供配电设施产生热损耗；降低了供配电设施运行可靠性。谐波和间谐波的集肤效应使输电线等效截面积变小，线路损耗增加；铁芯中附加高频涡流损耗；谐波和间谐波电流导致网压波形畸变和辐射干扰，引起同一电网下其它负载出力减小，损耗增加，甚至误动作。
变频器用量较大的车间，用电容器直接进行无功力率补偿虽然可以大副度降低基波无功电流，但是必然出现谐波放大现象。这时，供电电流和电容器电流中谐波和间谐波电流大副度增加，电容器由于超温和过压而损坏，供电变压器温升加大。为避免谐波电流大副度增加，谐波治理与无功功率补偿必须同时进行。
从基波无功电流，谐波和间谐波电流的危害上可看出：采用就地谐波治理与无功功率补偿可以获得最大的效益。根据我们的经验，采用就地谐波治理与无功功率补尝，一年或一年半时间即可从节能中回收全部投资。
工作条件
工作温度：0～40℃
储存运输温度：-25～55℃
相对湿度：5%～85%，无凝露
海拔高度：不高于2000m
地震强度：<8级
污秽等级：IV级
注：若有特殊环境使用条件，请在订货时与我公司申明和协商

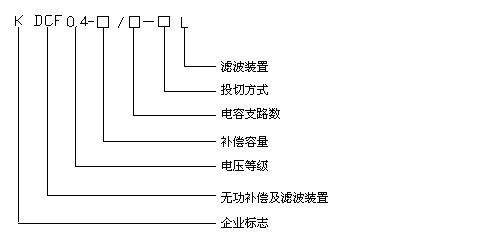

型号及含义
电压等级：0.4kV、0.69kV
投切方式：T：晶闸管开关
补偿容量：50-600kvar
滤波支路数：2-12级，根据谐波含量配置串联滤波电抗器
举例说明：KDCF0.4－200/6－T 表明设备是滤波装置，总补偿量200kvar，滤波支路6路，采用晶闸管开关投切。
工作原理
滤波器并联在含有谐波的电网上，滤波回路由电容器和电抗器串联组成，电路根据需要补偿的功率因数、谐波成分和含量设计，使该滤波器对基波频率补偿无功功率，对谐波呈低阻抗，从而滤除各次谐波电流。
采用特殊设计滤波专用的电容器、电抗器、滤波效果显著；
结构紧凑，操作简便，安全保护齐全；
同时解决电流谐波与无功补偿问题；
提高输电、用电效率，节省电费。
系统示意图
主要组成部件
柜体一般采用标准GGD柜型，若有要求亦可采用GCS、MNS柜型，用优质冷轧钢板
自动控制器：一般使用KWPK型智能配电测控终端
开关：塑壳断路器和微型断路器
互感器：CT，一般安装在负荷前进线母线上，采集系统负载电流
滤波电容器：用国产优质自愈式低压滤波电容器，耐压等级高
滤波电抗器：根据谐波情况选用不同电抗率的滤波电抗器，过流能力强
投切执行机构：大功率晶闸管开关
保护性元件：避雷器、熔断器或微型断路器
辅助元件： 指示灯、继电器等
主要技术参数
1） 系统电压（V) 220～660
2） 基波频率（Hz) 50
3） 滤波器调谐频率 5次、7次、11次、13次以上
4） 容量（kVar) 10～1000，可分1-12组
5） 防护等级 IP30
6） 动态响应时间<30ms
7） 滤波效果：电压谐波总畸变率<5%,电流谐波滤除率>70%，符合《GB/T14549-1993 电能质量 公用电网谐波》标准；补偿效果：功率因数达到0.9以上
8） 一般为变电站、配电室及户内就地安装，尺寸结构可参考KDCF-J补偿装置。
产品执行标准
GB50227~95 并联电容器装置设计规范
GB/10229-1988 电抗器
GB/T 15576-2008 低压无功功率静态补偿装置总技术条件
GB/T 14549-1993 电能质量公用电网谐波
GB/T 12326-2008 电能质量电压允许波动和闪变
订货须知
订货时请提供下列资料：
系统谐波电流成分及含量
装置拉入点电压畸变率；
需补偿无功容量、变压器容量及短路阻抗百分比。
注：若用户需要，可为用户电网进行必要的测量，并提供完整的解决方案。
