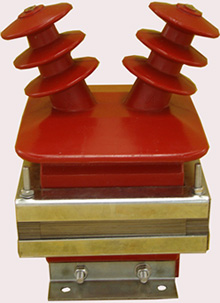

FDDC型（10，6KV）系列放电线圈
一、用途及适用范围
FDDC型（10，6KV）系列高压并联电容器户内型放电线圈
安装于变电站内的并联电容器组在退出运行之后，必须要有放电器件将其内部充有的电荷释放掉，对于实行自动控制投切的电容器组则更要求在规定的时间内将其电荷释放到安全电压以下。因此安装专用放电线圈是变电站内并联电容器的必要技术安全措施。
集合式电容器以及单台容量大的并联电容器，内部原件故障主要靠内熔丝来隔断故障，并保证电容器能继续运行。由于电容器不平衡将引起非故障相电容器及故障相中健全元件上的电压升高。使用带电中间抽头的放电线圈与各相电容器的相应抽头连接，分别测量抽头对相线的中性点的电压。其二个独立的二次绕组接成差压方式，并与保护继电器相连接，组成差压保护回路，可在健全元件上电压升高超过安全工作的允许值时动作于开关，及时将电容器退出电网。
某些大容量的电容器组在每组电容器连接时采用两个以上的串联段或选用单台容量较大的电容器。此时采用单台外熔丝保护时，其动作灵敏度不易满足要求，对此可用灵敏度高的差压保护作为电容器的内部故障保护。
使用条件
1、 户内,环境温度A类-40～+40℃ B类-25～+45℃ C类-15～+55℃
2、 海拔高度不超过1000m 最大风速35m/s
3、 抗震水平 地震烈度为8度的作用下不损坏。
4、 安装地点 无有害气体，蒸汽及无导电性或爆炸性尘埃的地方。
二、主要技术性能
1、 系统标称电压：10KV; 6KV
2、 额定一次电压：10; 6KV,额定二次电压100/√3 V
3、 准确极:80VA/0.5级
4、 接线方式:减极性
5、 工频耐受电压一次对二次及地（10KV,35KV 1min ; 6KV,25KV 1min）二次对一次及地3KV 1min
6、 匝间耐受电压，4倍额定频率，2.5倍额定电压30s.
7、 高压瓷套外绝缘爬电比距不小于25mm/KV.
8、 雷电冲击耐压（峰值）：10KV,75KV 1min; 10KV,50KV 1min
9、 单相配套电容器容量为标称容量(及以下)。
10、 放电时间，在配有标称容量并联电容器时,在额定工作电压下,电容器断电后残余电压降至50V时的时间不超过5秒.
11、 温升:1.1倍额定电压,带有额定负荷时,线圈温升≤10K.
12、 局部放电≤5PC.
三、结构简介
1、FDDC型放电线圈采用优质取向硅钢片为铁芯，有一个二次线圈，结构合理，功耗小，温升低，并确保差压保护的精度要求。
2、采用高真空浇注工艺，性能可靠。
四、型号说明：
FDDC 1.7 /11 /√3
1.7------单相最大放电容量（Mvar）
11-----额定一次电容器线电压Kv
FDDC-----放电线圈
五、安装及运输注意事项：
1、 放电线圈外壳必须可靠接地，投入运行后，应定期清扫瓷套，并定期对瓷套做外绝缘预防性试验。
2、 订货时，须明确X端子间的额定电压值.
3、 高压瓷套端子与电容器组的连接，宜采用软线连接，当采用铝排连接时，其截面不应大于55×8mm,关应靠近端头部位采取伸缩措施。
4、 运输中整机应放置平衡，倾斜角不应大于15°，不得倒置。
5、 搬运时须使用设置的吊钩起吊平稳移动，不应将瓷套当把手。
